TLS tehnologija za kartiranje kulturne dediščine in energetsko sanacijo starejših objektov

TLS tehnologija za kartiranje kulturne dediščine omogoča natančen in brezkontakten zajem geometrije zgodovinskih stavb, spomenikov ter drugih objektov. Pridobljeni podatki predstavljajo zanesljivo podlago za dokumentiranje obstoječega stanja, pripravo načrtov za obnovo in načrtovanje energetske sanacije starejših objektov.

Kulturna dediščina predstavlja neprecenljivo zgodovinsko, arhitekturno in družbeno vrednost. Pri njenem dokumentiranju in obnovi je zato ključnega pomena, da so meritve natančne, postopek pa čim manj invaziven. Terestrično lasersko skeniranje omogoča zajem objekta z razdalje, brez neposrednega fizičnega stika z občutljivimi površinami, dekorativnimi elementi ali konstrukcijami.

Rezultat meritve ni samo terenski posnetek. Naročnik lahko glede na potrebe projekta prejme oblak točk, 2D načrte, 3D- oziroma CAD-model ali BIM-model obstoječega stanja, ki ga projektanti uporabijo pri načrtovanju obnove, rekonstrukcije ali energetske prenove.

Kaj je TLS tehnologija?

TLS je kratica za Terrestrial Laser Scanning oziroma terestrično lasersko skeniranje. Gre za brezkontaktno mersko metodo, pri kateri 3D laserski skener z različnih položajev zajame vidne površine objekta in njihovo prostorsko geometrijo.

Zajem poteka na terenu, rezultat posameznih meritev pa so prostorske točke, ki se pri nadaljnji obdelavi združijo v oblak točk. Ta predstavlja digitalni zapis dejanskega stanja objekta in omogoča pregled njegovih oblik, dimenzij, odstopanj ter arhitekturnih podrobnosti.

TLS tehnologija je primerna predvsem za objekte z zahtevno geometrijo, bogatimi fasadnimi elementi, težko dostopnimi deli ali pomanjkljivo obstoječo dokumentacijo.

TLS tehnologija za kartiranje kulturne dediščine brez dotika objekta

Pri dokumentiranju kulturne dediščine je pomembno, da meritev ne povzroča dodatnih obremenitev ali poškodb. Ker zajem s TLS poteka na daljavo, se občutljivih površin, ornamentov, kipov in drugih arhitekturnih elementov med meritvijo ni treba dotikati.

S 3D laserskim skeniranjem je mogoče zajeti:

• zgodovinske stavbe in njihove fasade,
• gradove, dvorce in utrdbe,
• cerkve in druge sakralne objekte,
• spomenike, kipe in arhitekturne elemente,
• ostrešja, notranje prostore in konstrukcijske dele,
• dekorativne profile, okenske obrobe in fasadne ornamente.

Takšen digitalni zajem omogoča izdelavo podrobne dokumentacije trenutnega stanja. Podatki se lahko uporabijo pri načrtovanju konservatorskih posegov, obnovi poškodovanih elementov, rekonstrukciji manjkajočih delov in spremljanju sprememb na objektu.

Kaj naročnik pridobi z digitalizacijo kulturne dediščine?

Glavna prednost TLS tehnologije je, da naročnik ne prejme samo meritve, temveč uporabno digitalno osnovo za nadaljnje delo.

Glede na namen in obseg projekta se lahko pripravijo:

• registriran in obdelan oblak točk,
• 2D arhitekturni načrti,
• prerezi, pogledi in tlorisi,
• 3D- ali CAD-model obstoječega stanja,
• BIM-model za nadaljnje projektiranje,
• podlage za rekonstrukcijo fasadnih in dekorativnih elementov,
• dokumentacija za primerjavo stanja v različnih časovnih obdobjih.

Oblika končnega rezultata se določi glede na to, kako bo podatke uporabljal arhitekt, projektant, konservator, izvajalec ali upravljavec objekta. Več o pripravi načrtov in prostorskih modelov je na voljo na strani 2D- in 3D-modeliranje.

Kako poteka TLS kartiranje zgodovinskega objekta?

Postopek se prilagodi velikosti objekta, dostopnosti, zahtevnosti geometrije in namenu končnih podatkov.

1. Opredelitev namena projekta

Najprej se določi, kateri deli objekta morajo biti zajeti in za kaj bodo podatki uporabljeni. Zahteve pri osnovnem dokumentiranju obstoječega stanja so lahko drugačne kot pri izdelavi BIM-modela ali pripravi podlag za rekonstrukcijo fasade.

2. Načrtovanje merilnih položajev

Za celovit zajem je treba predvideti ustrezno število položajev skenerja. S tem se zmanjšajo območja, ki bi jih zakrivali drugi deli objekta, vegetacija, oprema ali okoliške konstrukcije.

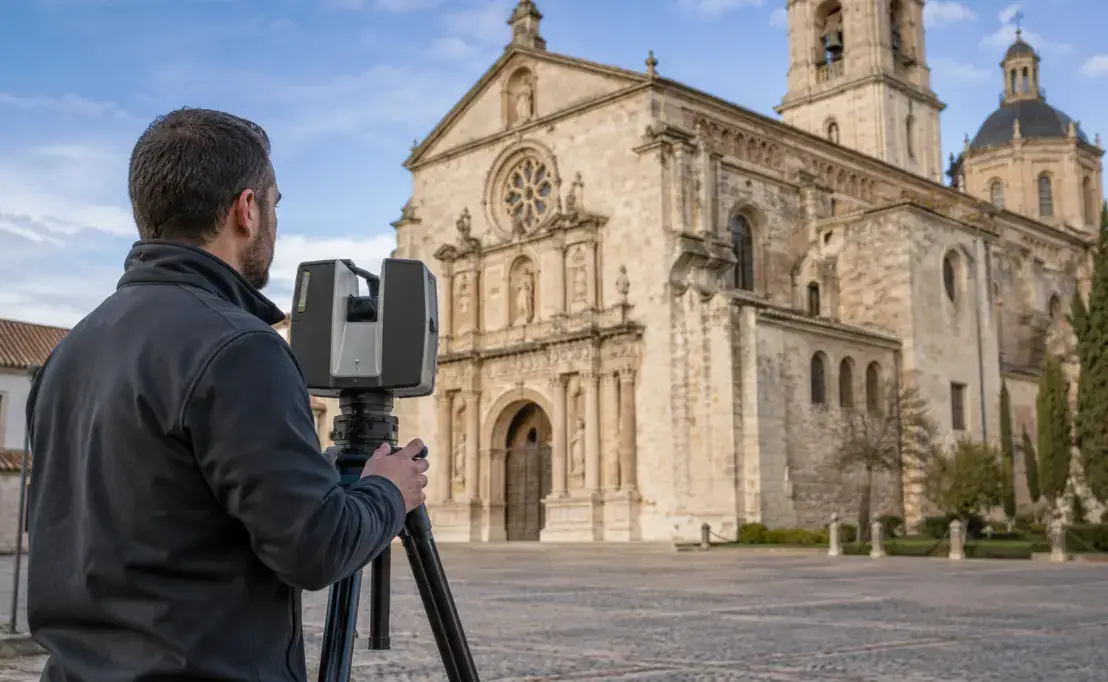

3. Terensko lasersko skeniranje

Na objektu se izvede zajem vidnih površin. Ker je metoda brezkontaktna, je primerna tudi za občutljive, težko dostopne in arhitekturno zahtevne objekte.

4. Obdelava oblaka točk

Posamezni zajemi se združijo in obdelajo v usklajen digitalni zapis objekta. Oblak točk nato predstavlja osnovo za izdelavo dogovorjenih načrtov ali modelov.

5. Priprava končnih rezultatov

Na podlagi zahtev naročnika se pripravijo 2D načrti, 3D-modeli, CAD-podatki, BIM-modeli ali druge uporabne podlage za načrtovanje in izvedbo projekta.

TLS tehnologija kot podpora energetski sanaciji starejših objektov

TLS tehnologija ima pomembno vlogo tudi pri pripravi energetske sanacije fasad in drugih delov starejših stavb. Pred načrtovanjem posega je treba natančno poznati dejansko geometrijo objekta, odstopanja fasadnih površin, položaj odprtin ter obliko arhitekturnih in dekorativnih elementov.

Obstoječi načrti pogosto ne prikazujejo vseh poznejših sprememb ali pa ne vsebujejo dovolj podrobnih informacij. Z laserskim skeniranjem se izdela digitalni zapis dejanskega stanja, na katerem lahko projektanti zasnujejo predvidene ukrepe.

3D-model obstoječega stanja je mogoče uporabiti pri:

• načrtovanju izolacijskih sistemov,
• pripravi fasadnih načrtov,
• preverjanju položaja oken in drugih odprtin,
• načrtovanju rekonstrukcije dekorativnih elementov,
• usklajevanju novih rešitev z obstoječo geometrijo,
• pripravi dokumentacije za izvedbo prenove.

TLS pri tem ne nadomešča energetskih, konstrukcijskih ali konservatorskih analiz. Zagotavlja pa natančno prostorsko osnovo, na kateri lahko sodelujoči strokovnjaki sprejemajo bolj informirane odločitve.

Kako pri sanaciji ohraniti prvotni videz fasade?

Pri zaščitenih in arhitekturno pomembnih objektih mora energetska prenova pogosto ohraniti ali rekonstruirati prvotni videz fasade. Posebno pozornost zahtevajo profilacije, venci, okenske obrobe, dekorativni elementi in razmerja med posameznimi deli stavbe.

Natančni podatki, pridobljeni s TLS tehnologijo, omogočajo dokumentiranje teh elementov pred posegom. Na njihovi podlagi je mogoče pripraviti načrte za rekonstrukcijo in preveriti, kako se predvidena rešitev prilagaja obstoječemu objektu.

Tako se lahko izboljšanje energetske učinkovitosti načrtuje ob hkratnem upoštevanju arhitekturne identitete stavbe. Končna rešitev mora biti vedno usklajena z zahtevami projekta, stanjem objekta in morebitnimi pogoji pristojnih služb za varstvo kulturne dediščine.

Katere probleme rešuje TLS tehnologija?

TLS tehnologija je uporabna predvsem takrat, ko projektna ekipa nima dovolj natančnih podatkov o obstoječem stanju.

Pomaga zmanjšati tveganja, povezana z:

• manjkajočimi ali zastarelimi načrti,
• nepravilnimi predpostavkami o geometriji objekta,
• spregledanimi odstopanji fasad in konstrukcij,
• nenatančnim načrtovanjem novih elementov,
• izgubo informacij o dekorativnih podrobnostih,
• neusklajenostjo med dejanskim stanjem in projektno dokumentacijo.

Kakovosten digitalni zajem omogoča, da se projektiranje začne na preverjeni prostorski osnovi in ne zgolj na približnih merah ali starih načrtih.

Kdaj je TLS skeniranje starejšega objekta smiselno?

Terestrično lasersko skeniranje je smiselno pred obnovo, rekonstrukcijo, energetsko prenovo ali pripravo nove projektne dokumentacije. Posebej koristno je pri objektih z zahtevno geometrijo, številnimi arhitekturnimi detajli ali težko dostopnimi površinami.

Primerno je tudi, kadar želi naročnik izdelati digitalni arhiv objekta, spremljati spremembe skozi čas ali pripraviti podlage, ki jih bo mogoče uporabiti v različnih fazah projekta.

Zakaj Vitrum Laser?

Vitrum Laser povezuje terenski zajem z obdelavo meritev in pripravo končnih podatkov za dejansko uporabo. Namen projekta ni samo izvedba 3D laserskega skeniranja, temveč priprava rezultata, ki ga lahko naročnik uporabi pri projektiranju, obnovi, rekonstrukciji ali upravljanju objekta.

Glede na potrebe projekta se podatki pripravijo v obliki oblaka točk, 2D-načrtov, 3D- oziroma CAD-modelov ali BIM-modela obstoječega stanja. Primere uporabe tehnologije si lahko ogledate med projekti Vitrum Laser.

Pogosta vprašanja o TLS tehnologiji

Ali se mora laserski skener dotikati površine objekta?

Ne. TLS je brezkontaktna merska metoda, pri kateri se geometrija vidnih površin zajema z razdalje. Zato je primerna tudi za občutljive zgodovinske in dekorativne elemente.

Kakšen je osnovni rezultat TLS skeniranja?

Osnovni rezultat je oblak točk, ki predstavlja digitalni prostorski zapis objekta. Iz oblaka točk je mogoče glede na zahteve projekta izdelati 2D-načrte, 3D-modele, CAD-podatke ali BIM-model.

Ali se TLS lahko uporablja pri energetski sanaciji fasade?

Da. TLS omogoča zajem dejanske geometrije fasade, odprtin in arhitekturnih podrobnosti. Ti podatki predstavljajo natančno osnovo za pripravo načrtov energetske sanacije.

Ali TLS nadomesti energetski pregled objekta?

Ne. TLS zagotavlja geometrijske in prostorske podatke. Energetske lastnosti objekta, izbiro materialov in ustreznost posameznih ukrepov morajo oceniti za to usposobljeni strokovnjaki.

Ali je mogoče dokumentirati tudi dekorativne fasadne elemente?

Da, če so elementi vidni z merilnih položajev, jih je mogoče vključiti v digitalni zajem ter uporabiti kot podlago za načrtovanje rekonstrukcije ali obnove.

Katere podatke prejme naročnik?

Končni podatki so odvisni od dogovorjenega obsega. Naročnik lahko prejme oblak točk, 2D-načrte, prereze, poglede, 3D- ali CAD-model oziroma BIM-model obstoječega stanja.

Natančna digitalna osnova za odgovorno obnovo

TLS tehnologija za kartiranje kulturne dediščine povezuje neinvaziven zajem, natančno dokumentiranje in pripravo uporabnih podatkov za obnovo starejših objektov. Pri energetski sanaciji omogoča, da se rešitve načrtujejo na podlagi dejanskega stanja, ob upoštevanju geometrije, arhitekturnih podrobnosti in zgodovinske identitete objekta.
