Celovit nadzor železniških predorov s tehnologijama TLS in GPR

Nadzor železniških predorov zahteva pregled vidnega stanja konstrukcije, geometrije tira in pojavov, ki se razvijajo za predorsko oblogo ali v spodnjem ustroju proge. Staranje konstrukcij, voda, prometne obremenitve in geološki procesi lahko povzročijo razpoke, deformacije, posedke ter spremembe tamponskega sloja. Kombinacija tehnologij TLS in GPR omogoča, da upravljavec infrastrukture pridobi celovitejšo podlago za načrtovanje pregledov, vzdrževalnih ukrepov, sanacij in dolgoročnega upravljanja predora.

TLS (Terrestrial Laser Scanning oziroma terestrično lasersko skeniranje) zajame geometrijo vidnih površin in ustvari oblak točk, medtem ko GPR (Ground Penetrating Radar oziroma georadar) omogoča neinvazivno zaznavanje razlik in anomalij za oblogo ter v plasteh pod tirom. Pri pravilno zasnovanem projektu zato nadzor železniških predorov ni omejen le na posamezno meritev, temveč povezuje zajem podatkov, strokovno interpretacijo in pripravo uporabnih rezultatov.

Kazalo

• Zakaj je celovit pregled predora pomemben?
• Kako TLS in GPR izboljšata nadzor železniških predorov?
• TLS skeniranje predorske obloge in geometrije
• Spremljanje geometrije tira
• GPR za zaledne vode in spodnji ustroj
• Kako poteka projekt?
• Kaj naročnik prejme?
• Digitalni dvojček železniškega predora

Zakaj je nadzor železniških predorov zahteven?

Železniški predor je kompleksen infrastrukturni sistem, v katerem so konstrukcija, tir, odvodnjavanje, geološko okolje in prometne obremenitve medsebojno povezani. Vidna razpoka na oblogi je lahko lokalna površinska poškodba, lahko pa je povezana z zamakanjem, spremembami v zaledju ali deformacijami konstrukcije. Podobno lahko nepravilnost v geometriji tira kaže na težavo v tirnici, pritrdilnem sistemu, tamponu ali globljih plasteh spodnjega ustroja.

Zato mora nadzor železniških predorov povezovati več vrst podatkov. Vizualni pregled ostaja pomemben, vendar sam ne poda vedno dovolj informacij o prostorski geometriji, razvoju deformacij ali skritih vzrokih poškodb. 3D lasersko skeniranje omogoča objektivno dokumentiranje vidnih površin, georadarske meritve pa dopolnijo sliko s podatki o spremembah za oblogo in pod tirom.

Tak pristop je uporaben pri rednih pregledih, pripravi sanacij, rekonstrukcijah, preverjanju prostega profila, spremljanju kritičnih mest in vzpostavljanju referenčnega stanja. Njegova ključna vrednost je v tem, da upravljavec ne prejme le meritev, temveč podatkovno osnovo za odločanje.

Kako TLS in GPR izboljšata nadzor železniških predorov?

TLS in GPR obravnavata različna dela istega problema. TLS zajame vse površine, ki jih skener neposredno vidi, GPR pa zaznava odboje elektromagnetnega signala v materialih in plasteh. Ko se rezultati prostorsko povežejo, je mogoče primerjati lokacijo vidne poškodbe z območjem povečane vlage, spremembo materiala ali drugo anomalijo v zaledju.

• TLS: geometrija predorske obloge, deformacije, razpoke, poškodbe, prosti profil in prostorski odnosi med elementi.
• GPR: anomalije za oblogo, območja povečane vlage, možne praznine, spremembe materiala ter stanje tamponskega sloja in spodnjega ustroja.
• Skupna obdelava: enotna prostorska interpretacija, primerjava meritev skozi čas in priprava ciljno usmerjenih podlag za nadaljnje ukrepe.

Takšen nadzor železniških predorov zmanjšuje odvisnost od posameznega vira informacij. Namesto ločenih pregledov nastane povezano poročilo, v katerem so lokacije poškodb, geometrijske spremembe in georadarske anomalije prikazane v skupnem kontekstu.

TLS skeniranje za kartiranje razpok in geometrije predora

3D lasersko skeniranje je brezkontaktna metoda za zajem geometrije vidnih površin. Pri skeniranju železniškega predora nastane gost oblak točk, ki predstavlja digitalni zapis obloge, tira, niš, portalov in drugih dostopnih elementov. Na tej osnovi je mogoče pripraviti prereze, izmere, 3D prikaze in primerjave z referenčno geometrijo.

Za nadzor železniških predorov je posebej pomembna ponovljivost zajema. Če so meritve izvedene v primerljivih pogojih in ustrezno prostorsko povezane, je mogoče primerjati stanje v različnih časovnih obdobjih. Tako se lažje ugotavlja, ali je določena deformacija stabilna ali se spreminja, ali se razpoka širi ter na katerih območjih je potreben podrobnejši pregled.

Kartiranje razpok in poškodb predorske obloge

Oblak točk omogoča dokumentiranje položaja in geometrije vidnih poškodb na betonskih, kamnitih ali drugih vrstah oblog. Pri tem je pomembno razlikovati med samim zaznavanjem površinske nepravilnosti in presojo njenega vzroka. TLS pokaže, kje se sprememba nahaja in kako je umeščena v geometrijo predora, dokončna inženirska interpretacija pa lahko zahteva povezavo z vizualnim pregledom, GPR meritvami ali drugimi diagnostičnimi postopki.

Rezultat je bolj sledljivo kartiranje poškodb. Namesto opisov, vezanih le na fotografije ali ročne skice, se lahko lokacije vključijo v 3D model, prereze ali načrte. To olajša pripravo sanacijskih popisov, komunikacijo med upravljavcem, projektantom in izvajalcem ter kasnejše preverjanje izvedenih ukrepov.

Analiza geometrije in prostega profila

TLS podatki omogočajo preverjanje oblike predorske cevi in prostorskih razmerij med oblogo, tirom ter opremo. Pri načrtovanih rekonstrukcijah ali spremembah opreme se lahko iz oblaka točk pripravijo prerezi in modeli dejanskega stanja, ki služijo kot podlaga za projektiranje.

V okviru nadzora železniških predorov je mogoče analizirati tudi prosti profil in prepoznati območja, kjer je geometrija omejujoča. Takšna podlaga je posebej uporabna pred posegi, pri katerih je treba preveriti umestitev novih elementov, spremembe tira ali morebitne kolizije z obstoječo konstrukcijo.

Spremljanje geometrije tirov pod prometno obremenitvijo

Geometrija tira se lahko spremlja z merilnimi sistemi, nameščenimi na lokomotive ali specialna merilna vozila. Takšni sistemi lahko združujejo laserske merilnike, inercialne senzorje in programsko obdelavo ter zagotavljajo podatke o obnašanju tira med dejanskim obratovanjem.

Glede na zasnovo meritev se lahko spremljajo:

• nadvišanje in širina tira,
• vertikalna in horizontalna vegavost,
• lokalni posedki in spremembe lege tira,
• obraba tirnic,
• dinamično obnašanje tira pod prometno obremenitvijo.

Prednost meritev med prometom je možnost zaznavanja pojavov, ki v neobremenjenem stanju niso enako izraziti. Za celovit nadzor železniških predorov se ti podatki lahko primerjajo s statičnim laserskim zajemom predorske geometrije in z informacijami o stanju spodnjega ustroja.

Lasersko merjenje tirov v neobremenjenem stanju

Za podrobnejšo referenčno izmero se uporabljajo tudi lahki tirni vozički z laserskimi in geodetskimi senzorji. Meritve se izvajajo v času zapore ali takrat, ko promet ne poteka, zato prikazujejo geometrijo tira brez trenutne prometne obremenitve.

Primerjava obremenjenega in neobremenjenega stanja pomaga pri prepoznavanju območij, kjer se tir pod obremenitvijo odziva drugače od pričakovanega. To ne pomeni, da ena metoda nadomešča drugo. Mobilne meritve in referenčni statični zajem sta najuporabnejša, ko sta načrtovana kot dopolnjujoča vira podatkov.

GPR za odkrivanje zalednih voda za predorsko oblogo

Voda je eden ključnih dejavnikov degradacije predorske konstrukcije in spodnjega ustroja. Pronicanje skozi hribino lahko povzroča vlaženje obloge, izpiranje materiala, lokalne poškodbe in težave z odvodnjavanjem. Kartiranje podpovršja z GPR omogoča neinvazivno zaznavanje sprememb v materialu in območij, kjer se georadarski odziv razlikuje od okolice.

Pri interpretaciji se upoštevajo značilnosti konstrukcije, materialov, dostopnosti in merilnega okolja. GPR ne prikazuje vode kot fotografija, temveč zaznava spremembe v elektromagnetnem odzivu. Zato je za zanesljiv nadzor železniških predorov pomembno, da se georadarski podatki povežejo z vidnimi znaki zamakanja, TLS modelom, dokumentacijo predora in po potrebi dodatnimi preiskavami.

Zakaj so zaledne vode posebej kritične pozimi?

V hladnem obdobju lahko voda, ki pronica skozi predorsko oblogo, zamrzne in tvori ledene tvorbe. Te lahko zmanjšujejo prosti profil ali predstavljajo nevarnost za vozna sredstva in tovor. Na odsekih, kjer se takšni pojavi ponavljajo, je smiselno prostorsko evidentirati mesta pronicanja in jih primerjati z georadarskimi anomalijami za oblogo.

Tako načrtovan nadzor železniških predorov omogoča usmerjanje vzdrževalnih pregledov na kritična območja. Cilj ni le odstranitev posledic, temveč boljše razumevanje, kje se voda pojavlja in kako je pojav povezan z geometrijo ter stanjem konstrukcije.

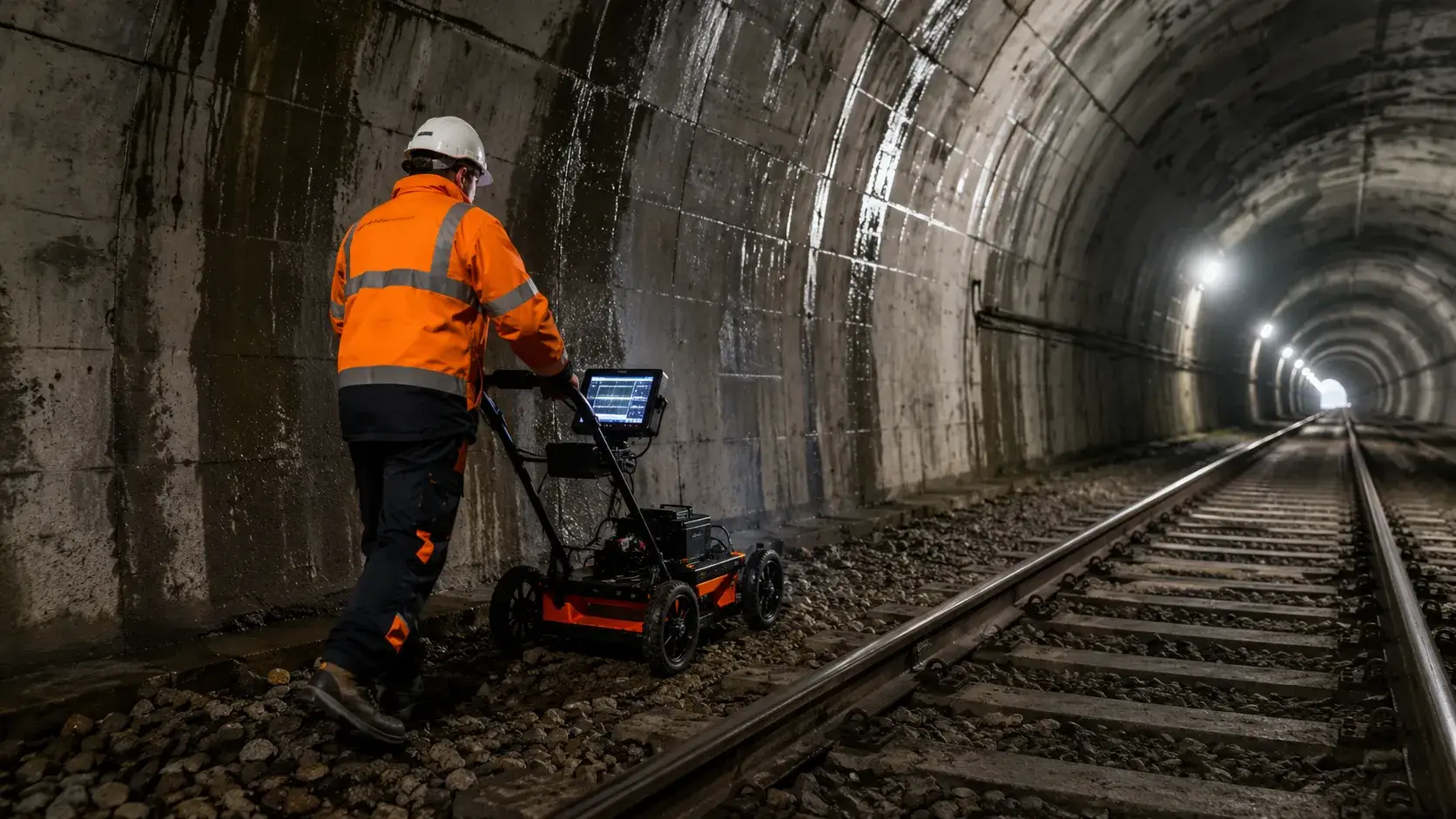

GPR analiza tamponskega sloja in spodnjega ustroja

GPR se lahko uporablja tudi za pregled plasti pod tirom. Georadarski profil lahko pokaže spremembe v debelini slojev, območja z drugačnim odzivom materiala, zadrževanje vode in druge nepravilnosti, ki jih je treba strokovno interpretirati v povezavi z geometrijo tira ter znanimi podatki o konstrukciji proge.

Takšna analiza pomaga pri razmejitvi območij za nadaljnje preiskave ali vzdrževalne posege. Namesto enakomerno obsežne sanacije vzdolž celotnega odseka je mogoče pozornost usmeriti na dele, kjer kombinacija GPR, geometrije tira in vidnih znakov kaže povečano tveganje.

Kako nadzor železniških predorov zmanjšuje tveganja pri vzdrževanju?

Največja korist kombinacije TLS in GPR je povezovanje vidnega in skritega stanja. Razpoka na oblogi, lokalna deformacija, območje zamakanja in nepravilnost v spodnjem ustroju se lahko obravnavajo kot prostorsko povezani pojavi. S tem nadzor železniških predorov postane bolj uporaben za določanje prioritet.

• Manj negotovosti: odločitve temeljijo na več medsebojno primerljivih virih podatkov.
• Bolj ciljno načrtovanje: podrobnejše preiskave in sanacije se usmerijo na kritična območja.
• Boljša sledljivost: stanje je dokumentirano v oblaku točk, georadarskih prikazih, načrtih in poročilih.
• Primerjava skozi čas: ponovljene meritve pokažejo, ali se izbrani pojavi spreminjajo.
• Učinkovitejša komunikacija: projektanti, upravljavci in izvajalci uporabljajo enotne prostorske podlage.

Za širši evropski kontekst področja varnosti železniških predorov je uporaben tudi pregled tehnične specifikacije za varnost v železniških predorih Evropske železniške agencije. Vir ne nadomešča projektnih ali upravljavskih zahtev posameznega predora, temveč predstavlja strokovni okvir za razumevanje širšega varnostnega konteksta.

Kako poteka nadzor železniških predorov s TLS in GPR?

Projekt se začne z opredelitvijo cilja. Drugačen obseg podatkov je potreben za pregled razpok, preverjanje prostega profila, analizo zamakanja, oceno tamponskega sloja ali pripravo podlag za rekonstrukcijo. Pred meritvami se določijo območje, dostop, časovne omejitve, razpoložljiva dokumentacija in način povezovanja rezultatov.

1. Opredelitev problema in ciljev: določijo se vprašanja, na katera morajo meritve odgovoriti.
2. Pregled razpoložljivih podatkov: načrti, pretekli pregledi, znana kritična mesta in omejitve dostopa.
3. Načrt zajema: določitev TLS stojišč, GPR profilov, kontrolnih območij in potrebnega prometnega režima.
4. Terenski zajem: 3D lasersko skeniranje, georadarske meritve in po potrebi meritve geometrije tira.
5. Obdelava in prostorsko povezovanje: registracija oblaka točk, obdelava radargramov in povezava rezultatov.
6. Interpretacija: označitev poškodb, anomalij, geometrijskih odstopanj in območij za nadaljnjo obravnavo.
7. Priprava končnih podlag: poročilo, prikazi, načrti, modeli ali podatki za nadaljnje projektiranje.

Dobro načrtovan nadzor železniških predorov mora biti prilagojen dejanskemu namenu. Ni smiselno zbirati vseh mogočih podatkov, če naročnik potrebuje odgovor na jasno omejeno tehnično vprašanje. Enako pomembno pa je, da je zajem dovolj celovit za kasnejšo primerjavo in uporabo pri vzdrževanju.

Kaj naročnik prejme po izvedenih meritvah?

Končni rezultat je odvisen od dogovorjenega obsega, vendar je cilj vedno pretvoriti meritve v uporabne podlage. Vitrum Laser naročniku ne preda le surovih podatkov, temveč lahko pripravi pregledne rezultate za upravljanje, projektiranje in sanacijo.

• registriran oblak točk predora in dostopnih elementov,
• 3D model ali model dejanskega stanja,
• prečne in vzdolžne prereze,
• 2D načrte z označenimi poškodbami ali območji interesa,
• georadarske profile in interpretirane prikaze anomalij,
• primerjave zaporednih meritev,
• podlage za analizo prostega profila,
• prostorsko povezavo med TLS, GPR in podatki o tiru,
• CAD (Computer-Aided Design oziroma računalniško podprto načrtovanje) podlage,
• BIM (Building Information Modeling oziroma informacijsko modeliranje gradenj) model za nadaljnje upravljanje ali projektiranje.

Podatke je mogoče dodatno obdelati v okviru 2D/3D modeliranja ali vključiti v proces BIM in Scan to BIM. S tem postane nadzor železniških predorov neposredno uporaben tudi pri pripravi projektne dokumentacije, usklajevanju posegov in evidentiranju dejanskega stanja po izvedbi del.

Kdaj je nadzor železniških predorov s TLS in GPR najbolj smiseln?

Kombinacija je posebej primerna takrat, ko je treba povezati površinske poškodbe s stanjem v zaledju ali pod tirom. Uporabna je tudi, ko želi upravljavec vzpostaviti referenčno digitalno stanje predora in ga v prihodnosti primerjati z novimi meritvami.

• pred načrtovano sanacijo ali rekonstrukcijo,
• ob ponavljajočem se zamakanju ali nastajanju ledenih tvorb,
• pri sumu na deformacije predorske obloge,
• ob spremembah geometrije tira ali lokalnih posedkih,
• pri preverjanju prostega profila,
• za dokumentiranje stanja pred in po gradbenem posegu,
• za vzpostavitev podatkovne osnove za periodični nadzor železniških predorov.

Če je cilj omejen zgolj na geometrijo vidnih površin, je lahko dovolj TLS. Če je glavno vprašanje vezano na sloje pod tirom ali anomalije za oblogo, ima večjo vlogo GPR. Kadar pa je treba razumeti povezavo med obema, je skupna izvedba praviloma informativnejša.

Digitalni dvojček železniškega predora

Združitev oblaka točk, georadarskih rezultatov, podatkov o geometriji tira, fotografij in tehnične dokumentacije omogoča razvoj digitalnega modela dejanskega stanja. Če se model dopolnjuje z novimi meritvami in informacijami o posegih, lahko postane osnova za digitalni dvojček predora.

Digitalni dvojček ni le vizualni 3D prikaz. Njegova vrednost je v strukturiranem povezovanju geometrije, poškodb, anomalij, zgodovine pregledov in izvedenih ukrepov. S tem nadzor železniških predorov preide iz posameznih nepovezanih poročil v dolgoročno upravljanje podatkov.

Za upravljavca takšen nadzor železniških predorov pomeni boljši pregled nad kritičnimi mesti, lažje načrtovanje investicij in preglednejše sodelovanje z zunanjimi projektanti ali izvajalci. Obseg modela se vedno prilagodi dejanski uporabi, zato ni nujno, da vsak projekt vključuje enako raven podrobnosti ali enak nabor informacij.

Zakaj nadzor železniških predorov povezati pri enem izvajalcu?

Ko so zajem, obdelava in priprava rezultatov načrtovani kot enoten proces, je manj tveganja, da bodo posamezni podatki med seboj težko primerljivi. Vitrum Laser povezuje TLS 3D lasersko skeniranje, GPR meritve ter pripravo 2D, 3D, CAD in BIM podlag.

Primer praktične uporabe je predstavljen v projektu georadarski in TLS posnetek predora, kjer sta bili povezani geometrija plašča predora in lokacija hribinske vode na izbranem profilu. Tak pristop jasno pokaže, zakaj je nadzor železniških predorov učinkovitejši, kadar površinski in podpovršinski podatki niso obravnavani ločeno.

Celovit nadzor kot podlaga za varnejše odločitve

Učinkovit nadzor železniških predorov mora odgovoriti na tri ključna vprašanja: kaj se dogaja na vidnih površinah, kaj se lahko dogaja za oblogo ali pod tirom in kako se stanje spreminja skozi čas. TLS zagotavlja prostorsko dokumentacijo geometrije, GPR dopolni vpogled v skrite plasti, modeliranje pa podatke pretvori v uporabne načrte, modele in poročila.

Rezultat je boljša podlaga za določanje prioritet, pripravo sanacij, načrtovanje rekonstrukcij in spremljanje kritičnih območij. S povezovanjem meritev in uporabnih končnih rezultatov lahko upravljavec infrastrukture odločitve sprejema na osnovi preglednejših, primerljivih in prostorsko povezanih podatkov.
